Product type : ROD CORES ( Antenna type )

Main application : Fixed inductors, chokes, filters and antennas

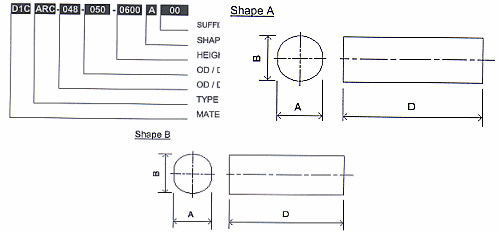

D I M E N S I O N S  ( U N I T - mm )
PRODUCT CODE         A             B           D         SHAPE
ARC - 041 - 042 - 0400 A  00       4.10 ± 0.20         4.20 ± 0.20         40.00 ± 1.00       A
ARC - 041 - 050 - 0400 B  00       4.10 ± 0.20         5.00 ± 0.20         40.00 ± 1.00       B
ARC - 078 - 080 - 0590 A  00       7.80 ± 0.30         8.00 ± 0.30         59.00 ± 1.00       A
ARC - 090 - 100 - 0500 B  00       9.00 ± 0.30         10.00 ± 0.30         50.00 ± 1.00       B
ARC - 090 - 100 - 0600 B  00       9.00 ± 0.30         10.00 ± 0.30         60.00 ± 1.00       B
ARC - 092 - 094 - 0508 A  00       9.20 ± 0.30         9.40 ± 0.30         50.80 ± 1.00       A
ARC - 098 - 100 - 0470 A  00       9.80 ± 0.30         10.00 ± 0.30         47.00 ± 1.00       A
ARC - 098 - 100 - 0700 A  00       9.80 ± 0.30         10.00 ± 0.30         70.00 ± 1.00       A
ARC - 098 - 100 - 0710 A  00       9.80 ± 0.30         10.00 ± 0.30         71.00 ± 1.00       A
ARC - 098 - 100 - 0720 A  00       9.80 ± 0.30         10.00 ± 0.30         72.00 ± 1.00       A
ARC - 098 - 100 - 0800 A  00       9.80 ± 0.30         10.00 ± 0.30         80.00 ± 1.60       A
ARC - 110 - 120 - 0600 B  00       11.00 ± 0.30         12.00 ± 0.40         60.00 ± 1.00       B
ARC - 125 - 127 - 1016 A  00       12.50 ± 0.40         12.70 ± 0.40         101.60 ± 3.00       A



*Dimension can be readily modified to suit specific applications.
