Product type : ROD CORES

Main application : Fixed inductors, chokes, filters

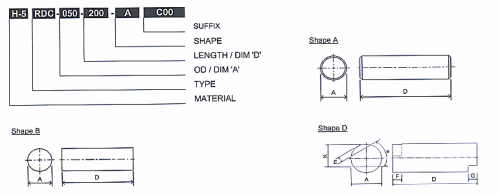

D I M E N S I O N S  ( U N I T - mm )
PRODUCT CODE       A             D *         q         SHAPE
RDC - 016 -   BC     1.60 ± 0.10     7.00 - 18.00             B
RDC - 018 -   AC     1.80 ± 0.10     7.00 - 18.00             A
RDC - 018 -   AF     1.80     7.00 - 18.00             A
RDC - 020 -   AF     2.00     7.00 - 18.00             A
RDC - 022 -   AC     2.20     7.00 - 18.00             A
RDC - 023 -   AC     2.30 ± 0.10     7.00 - 18.00             A
RDC - 024 -   AC     2.40     7.00 - 20.00             A
RDC - 025 -   BF           2.50           7.00 - 20.00                     B
RDC - 028 -   AC     2.80 ± 0.10     7.00 - 20.00             A
RDC - 029 -   AC     2.90       7.00 - 20.00               A
RDC - 030 -   AC     3.00 ± 0.15     7.00 - 30.00             A
RDC - 031 -   BC     3.10 ± 0.10     7.00 - 30.00             B
RDC - 033 -   AC     3.30 ± 0.10     7.00 - 30.00             A
RDC - 035 -   AC     3.50     7.00 - 30.00             A
RDC - 038 -   AF     3.80     7.00 - 30.00             A
RDC - 039 -   AF           3.95         7.00 - 30.00                     A



* Tolerance for length ± 2% or 0.25mm whichever is greater.

*Dimension can be readily modified to suit specific applications.
