Product type : BEADS ON LEADS

Main application : Board Level EMI Suppression


D I M E N S I O N S  ( U N I T - mm ) # Impedance
PRODUCT CODE         D                                 100MHz  (min)
BOL - 035 - 044 - 590 AL         ± 0.25                             56
BOL - 035 - 052 - 590 AL         ± 0.25                             64
BOL - 035 - 059 - 590 AL         ± 0.25                             72
BOL - 035 - 066 - 590 AL         ± 0.25                             82
BOL - 035 - 076 - 590 AL         ± 0.25                             95
BOL - 035 - 088 - 590 AL         ± 0.51                             101
BOL - 035 - 095 - 590 AL         ± 0.25                             114
BOL - 035 - 114 - 590 AL         ± 0.51                             135
BOL - 035 - 139 - 590 AL         ± 0.25                             165

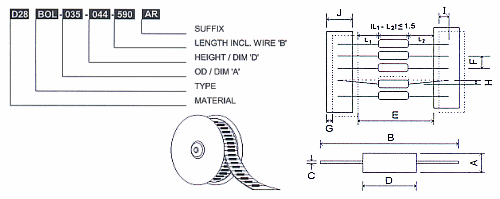

D I M E N S I O N S  ( U N I T - mm )
A     B     C       E     F     G       H     I       J
3.51 ± 0.25 59.00±1.50 0.64 ± 0.05 52.40 ± 1.50 5.00 ± 0.51 0.81  MAX 1.19  MAX 3.18  REF 6.35 ± 1.00

Available in tape and reeled (AR) or loose form (AL).

*Dimension can be readily modified to suit specific applications.

















© 2005 Acme Ferrite Products Sdn. Bhd.
