Product type : BALUN CORES
Main application : High frequency broadband transformers (Balun core devices )

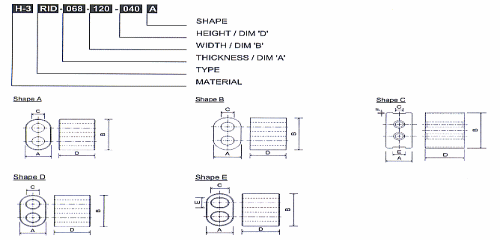

D I M E N S I O N S  ( U N I T - mm )
PRODUCT CODE     A         B         C         D         E         SHAPE
RID - 020 - 050 - 028 B       2.00 ± 0.10     5.00 ± 0.20     1.10   REF     2.80 ± 0.20               B
RID - 023 - 050 - 035 D       2.30 ± 0.15     5.00 ± 0.20     1.20 ± 0.10     3.50 ± 0.20               D
RID - 026 - 051 - 042 B       2.60 ± 0.20     5.10 ± 0.25     1.40 ± 0.10     4.20                   B
RID - 030 - 052 - 009 E       3.00         5.20       1.25       0.95       1.00       E
RID - 030 - 060 - 050 D       3.00 ± 0.30     6.00 ± 0.30     1.50 ± 0.10     5.00 ± 0.30               D
RID - 042 - 070 - 032 A       4.20       7.00 ± 0.25     1.70       3.20 ± 0.20               A
RID - 042 - 070 - 062 A       4.20       7.00 ± 0.25     1.70       6.20 ± 0.25               A
RID - 054 - 114 - 085 C       5.40 ± 0.20     11.40 ± 0.40     1.80 ± 0.15     8.50 ± 0.30               C
RID - 068 - 120 - 040 B       6.80 ± 0.30     12.00 ± 0.40     3.80 ± 0.20     4.00 ± 0.30               B
RID - 075 - 133 - 143 A       7.50 ± 0.35     13.30 ± 0.60     3.80 ± 0.25     14.35 ± 0.50               A
RID - 100 - 200 - 150 B       10.00 ± 0.20     20.00 ± 0.40     5.10       15.00 ± 0.20               B
RID - 160 - 320 - 320 B       16.00 ± 0.50     32.00 ± 0.50     8.10       32.00 ± 0.60               B



*Dimension can be readily modified to suit specific applications.
